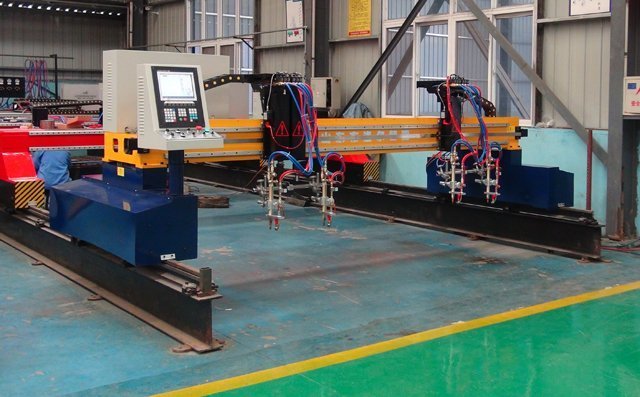

伴隨著龍門數控火焰切割機在各種機械加工行業中的廣泛應用，要做一名熟練的數控切割操作技術人員也變的由為重要，因為數控切割技術人員不光要學會CAD平面制圖，還要去學會設計排版切割加工零件。

最終在設計排版時應該需要注意哪些方面問題？小布工程師建議一起來看如下幾個方面：

A、零件與零件之間的間距：在一般情況下，龍門式數控火焰切割機切割加工熱板和厚板時候，零件之間的間距要大一點，因為熱板厚板熱量對熱變形影響較大，在切割加工拐角和尖角以及小零件的時候，很容易出現燒邊的情況，最終會影響切割的質量，故然零件和零件之間的間距要大一點；

B、容易熔化拐角：當龍門數控火焰切割機在減速切割加工薄板拐角時候，經常會因產生過熱而導致熔化拐角的情況，會在拐角處生成小半徑的情況，所以保持?jǐn)?shù)控的高速切割加工，以避免在切割拐角時出現鋼板過熱熔化導致過燒的情況，從而最終獲得良好的切割加工品質；

C、共邊切割和橋接功能：在龍門數控切割過程中，共邊切割可以大大縮短切割時間，以提高加工效率，還能節省不少原材料，所以可將兩種或以上的零件共邊組成一個組合做一次加工完成，適合大批量的規則圖形共邊加工；橋接功能主要為了一些小零件切割時完容易脫落或者切割密集長條時防止工件熱變形量過大而設計的微聯接，切割完成之后工件不會主動掉下來，這樣可以保證工件的完整性容易取下，還可以最大限度去改善熱變形狀況。以提高加工工件的品質。

 D、設置引線：數控火焰切割機在切割中、厚板過程中，為了使割縫銜接良好，防止始端和終點燒傷，常常在切割開始和結束處各引一段過渡線，分別稱作引線和尾線。引線和尾線對零件本身是沒有用的，因此要安排在零件范圍之外，同時注意不能將引線設置在尖角等不易散熱處。引線與割縫的連接盡量采用圓弧過渡，使機器運動平穩并避免轉角停頓造成的燒傷；

E、余料處理：切割完零件后，數控火焰切割機工作臺上的骨架狀余料需要盡快的撤下，以方便后續的切割作業。對于不具有自動卸料裝置的數控火焰切割機，可以將骨架狀余料切割成小塊，以方便快速移走。從而避免數控切割工程師因搬動沉重且邊緣鋒利的余料造成的人身傷害。
