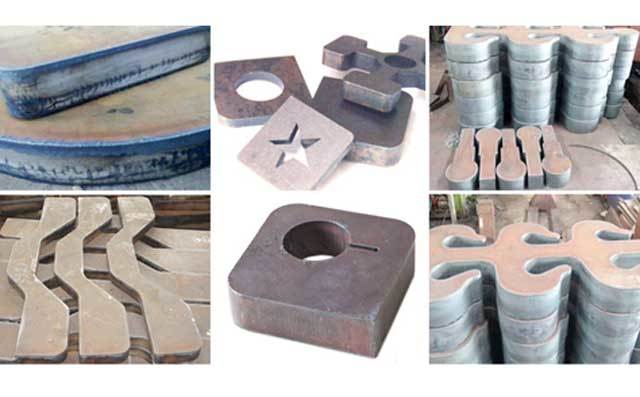

根據(jù)金屬板材的厚度不同，我們在選擇龍門式切割機的切割方式也是不同的。

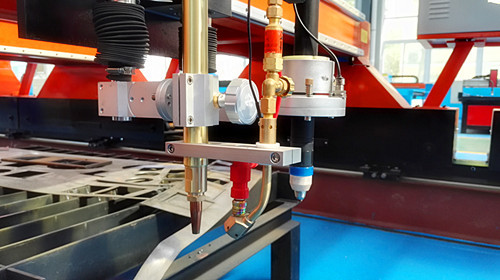

        在使用龍門式切割機切割厚度為5mm以上的鋼板時，需要選擇用火焰進行切割。龍門式數(shù)控火焰切割機在切割過程中要保證火焰的強度要適中，應(yīng)根據(jù)工件厚度、割嘴種類和質(zhì)量要求選用預(yù)熱火焰。

        龍門式數(shù)控火焰切割機由于切割速度較慢，為防止割縫上緣熔化，應(yīng)相應(yīng)使火焰能率降低。若此時火焰能率過大，會使割縫上緣產(chǎn)生連續(xù)珠狀鋼粒，甚至熔化成圓角，同時還造成割縫背面粘附熔渣增多，而影響氣割質(zhì)量。

        如在氣割薄鋼板時，因氣割速度快，可相應(yīng)增加火焰能率，但割嘴應(yīng)離工件遠些，并保持一定的傾斜角度；若此時火焰能率過小，使工件得不到足夠的熱量，就會使氣割速度變慢，甚至使氣割過程中斷。

        下面是小編總結(jié)的一些龍門式切割機使用過程中的小竅門：

        1、預(yù)熱火焰的功率要隨著板厚的增大而加大，割件越厚，預(yù)熱火焰功率越大；

        2、龍門式切割機在切割較厚鋼板時，應(yīng)采用輕度碳化焰，以免切口上緣熔塌，同時也可使外焰長一些。

        3、使用擴散型割嘴和氧簾割嘴切割厚度200mm以下鋼板時，火焰功率選大一些，以加速切口的前緣加熱到燃點，從而獲得較高的切割速度。

        4、用單割嘴切割坡口時，因熔渣被吹向切口外側(cè)，為補充能量，要加大火焰功率。

        使用切割機切割厚度4mm以下的鋼板時，因鋼板較薄，氧化鐵渣不易吹掉，而且冷卻后氧化鐵渣粘在鋼板背面更不易清除。

        薄板受熱快而散熱慢，當(dāng)割嘴剛過去時，因割縫兩邊還處在熔融狀態(tài)，這時如果龍門式切割機切割速度稍慢及預(yù)熱火焰控制不當(dāng)，易使鋼板變形過大，且鋼板正面棱角也被熔化，形成割開后又熔合在一起的現(xiàn)象。

        龍門式切割機切割薄板時，為了得到較好的切割效果，應(yīng)注意以下幾點：

        1、割嘴應(yīng)向前傾斜，與鋼板與25°～45°角，割嘴與工件表面的距離為10～15mm；

        2、預(yù)熱火焰功率要小，加熱點落在切割線上，并處于切割氧流的正前方；

        3、選用G01-30割炬及小號割嘴。

        4、切割速度要盡可能快；

        為此，對于一般低碳鋼板，為了盡可能減小切割變形，在減小預(yù)熱火焰功率、提高火焰集中度的同時，可在切割過程中一邊切割，一邊灑水進行冷卻，也可在板內(nèi)穿孔進行周邊切割以減小變形。
